Stacja bazowa odbiornik RTK z nadajnikiem 5km

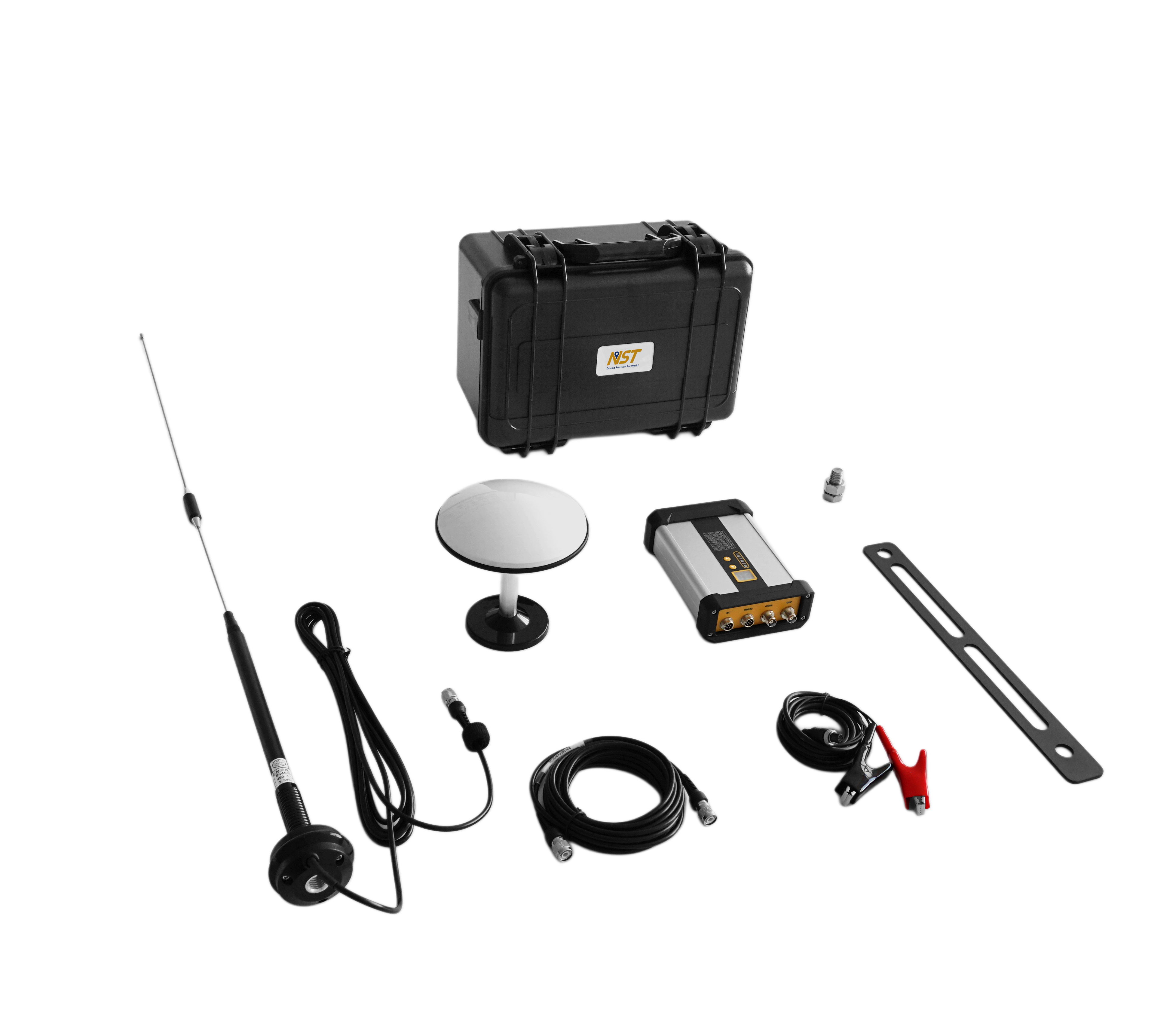

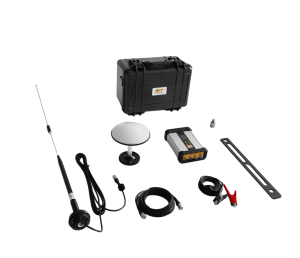

Stacja Bazowa NST® M20-1™

Odbiornik stacji bazowej RTK M20-1: Precyzja i wszechstronność

Stacja Bazowa M20-1 to wielofunkcyjny odbiornik sygnału RTK, który łączy w sobie wysoką precyzję z wszechstronnością zastosowań. Wyposażony jest w zaawansowaną kartę GNSS, moduł radiowy, moduł Bluetooth oraz standardowy port szeregowy RS232.

Stacja bazowa M20 dostarcza sygnały korekcyjne RTK, które umożliwiają osiągnięcie centymetrowej precyzji pozycjonowania i nawigacji.

Główne zastosowania tego odbiornika stacji bazowej obejmują:

• Rolnictwo precyzyjne

• Geodezja i kartografia

• Inteligentny transport

• Systemy dronowe

• Maszyny budowlane

• Inne branże wymagające wysokiej dokładności pozycjonowania.

Jedną z kluczowych zalet M20-1 jest możliwość podłączenia do zewnętrznego radia. Dzięki temu możliwe jest jednoczesne przesyłanie danych korekcyjnych zarówno przez wbudowany, jak i zewnętrzny moduł radiowy. To rozwiązanie znacząco zwiększa stabilność i niezawodność transmisji danych.

Jak działa stacja bazowa RTK?

Stacja bazowa RTK pełni kluczową rolę w precyzyjnym pozycjonowaniu. Działa na zasadzie ciągłego odbierania surowych danych o położeniu z satelitów, takich jak GPS czy BeiDou. Na podstawie tych danych stacja bazowa oblicza błędy pozycjonowania, a następnie wysyła informacje o korektach do odbiornika mobilnego, który znajduje się na przykład w ciągniku.

Odbiornik w ciągniku, odbierając zarówno sygnały satelitarne, jak i korekty ze stacji bazowej, jest w stanie precyzyjnie obliczyć swoją pozycję oraz wyznaczoną trasę. Jeśli system wykryje jakiekolwiek odchylenie od zadanej trasy, automatycznie koryguje położenie ciągnika za pomocą elektrycznego układu kierowniczego. Dzięki temu możliwe jest osiągnięcie dokładności pozycjonowania do 2,5 centymetra.


Specyfikacja techniczna

Odbiór sygnałów GNSS

Ten odbiornik śledzi sygnały z wielu systemów nawigacji satelitarnej, zapewniając wysoką dokładność pozycjonowania:

• BDS (BeiDou): B1I, B2I, B3I, B1C, B2b

• GPS: L1C/A, L2P(Y), L2C, L5

• GLONASS: G1, G2

• Galileo: E1, E5a, E5b, E6

• QZSS: L1C/A, L2C, L5

• SBAS: L1C/A

Wydajność i dokładność

• Czas zimnego startu: Poniżej 30 sekund

• Czas inicjalizacji: Zazwyczaj 5 sekund

• Wiarygodność inicjalizacji: Powyżej 99,9%

Dokładność pozycjonowania

Urządzenie oferuje różne poziomy dokładności w zależności od metody pozycjonowania:

• Pozycjonowanie jednopunktowe:

  • Poziomo: 1,5 m

  • Pionowo: 2,5 m

• Dokładność RTK:

  • Poziomo: 0,8 cm + 1 ppm

  • Pionowo: 1,5 cm + 1 ppm

• Pozycjonowanie różnicowe:

  • Poziomo: 0,4 m

  • Pionowo: 0,8 m

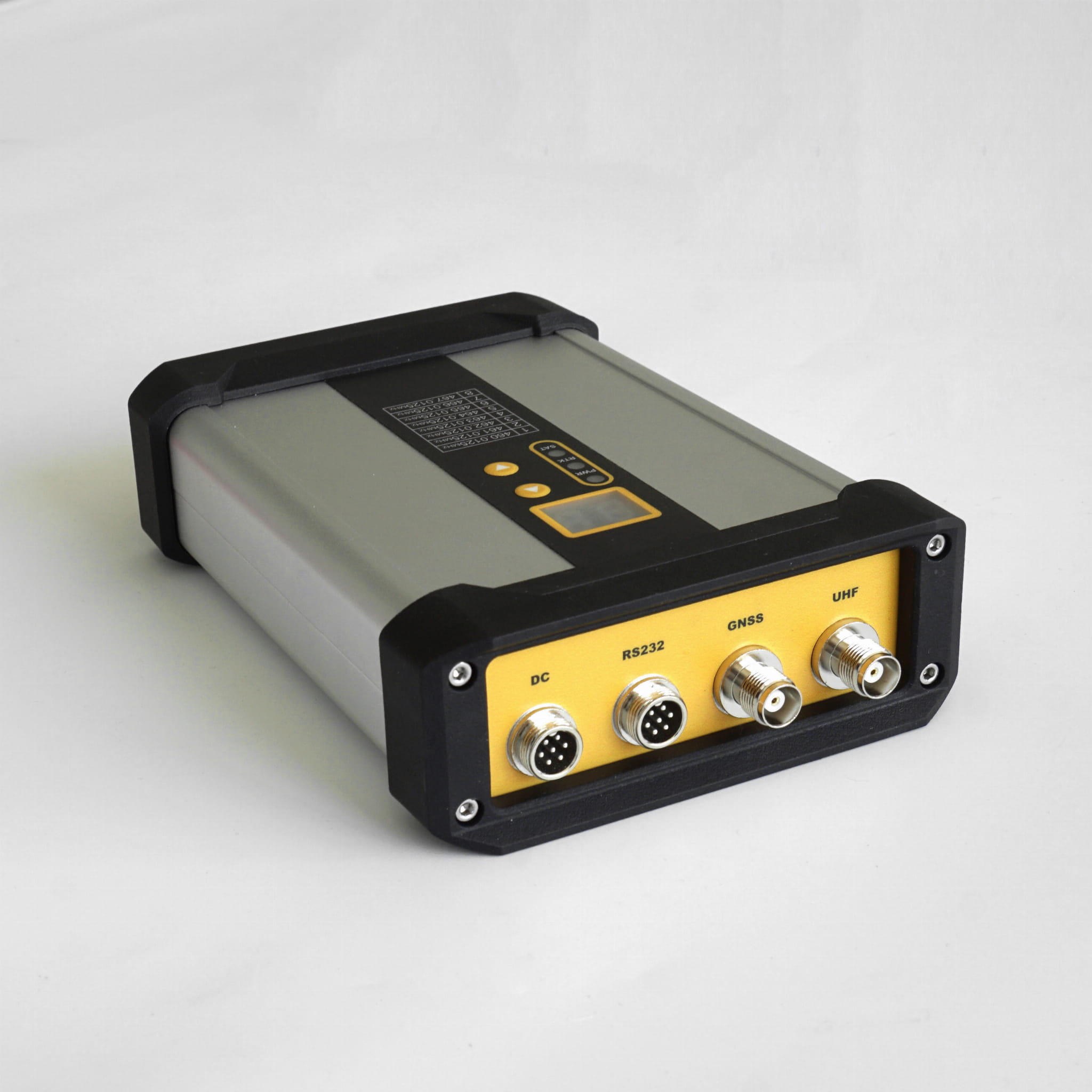

Interfejsy fizyczne

Urządzenie wyposażono w następujące porty:

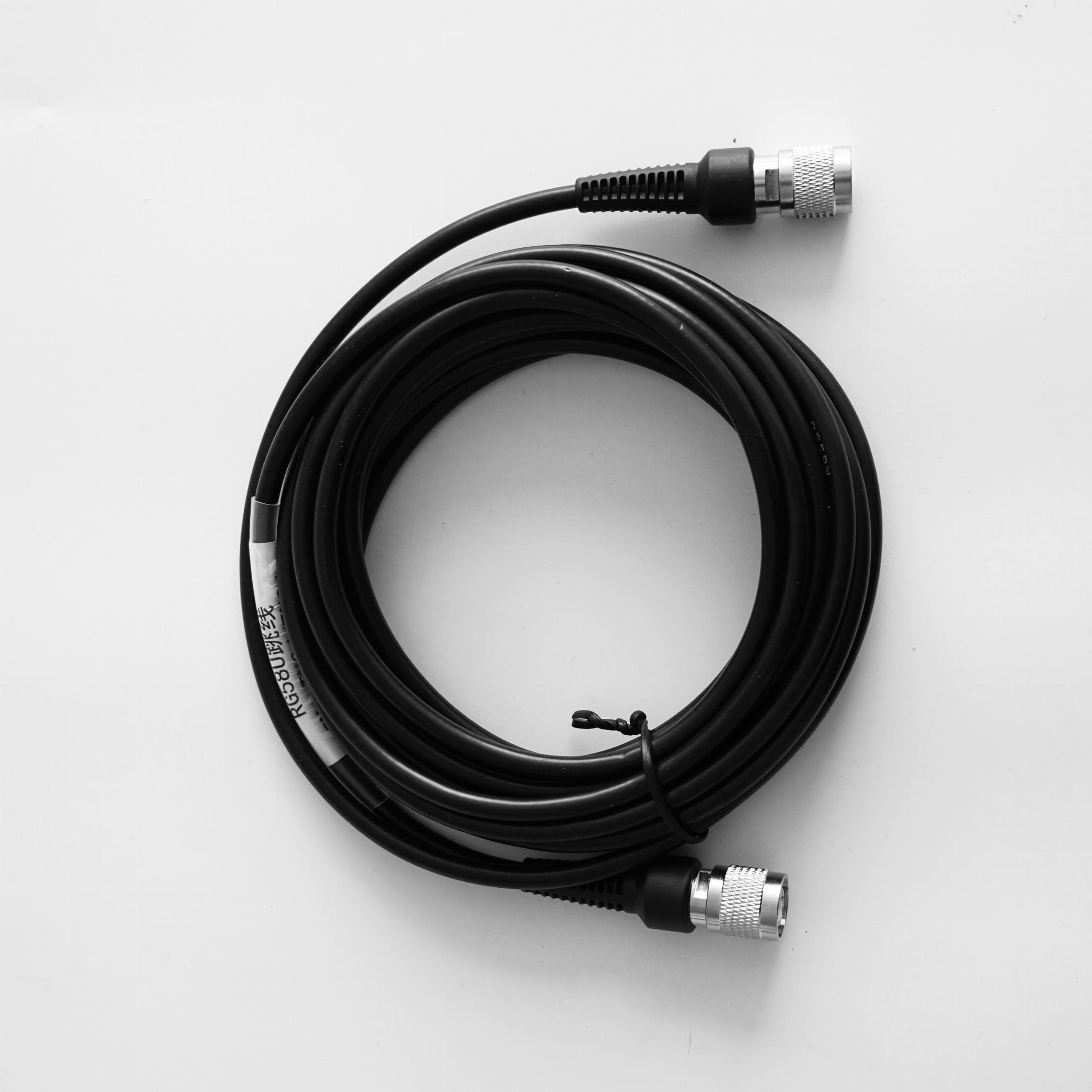

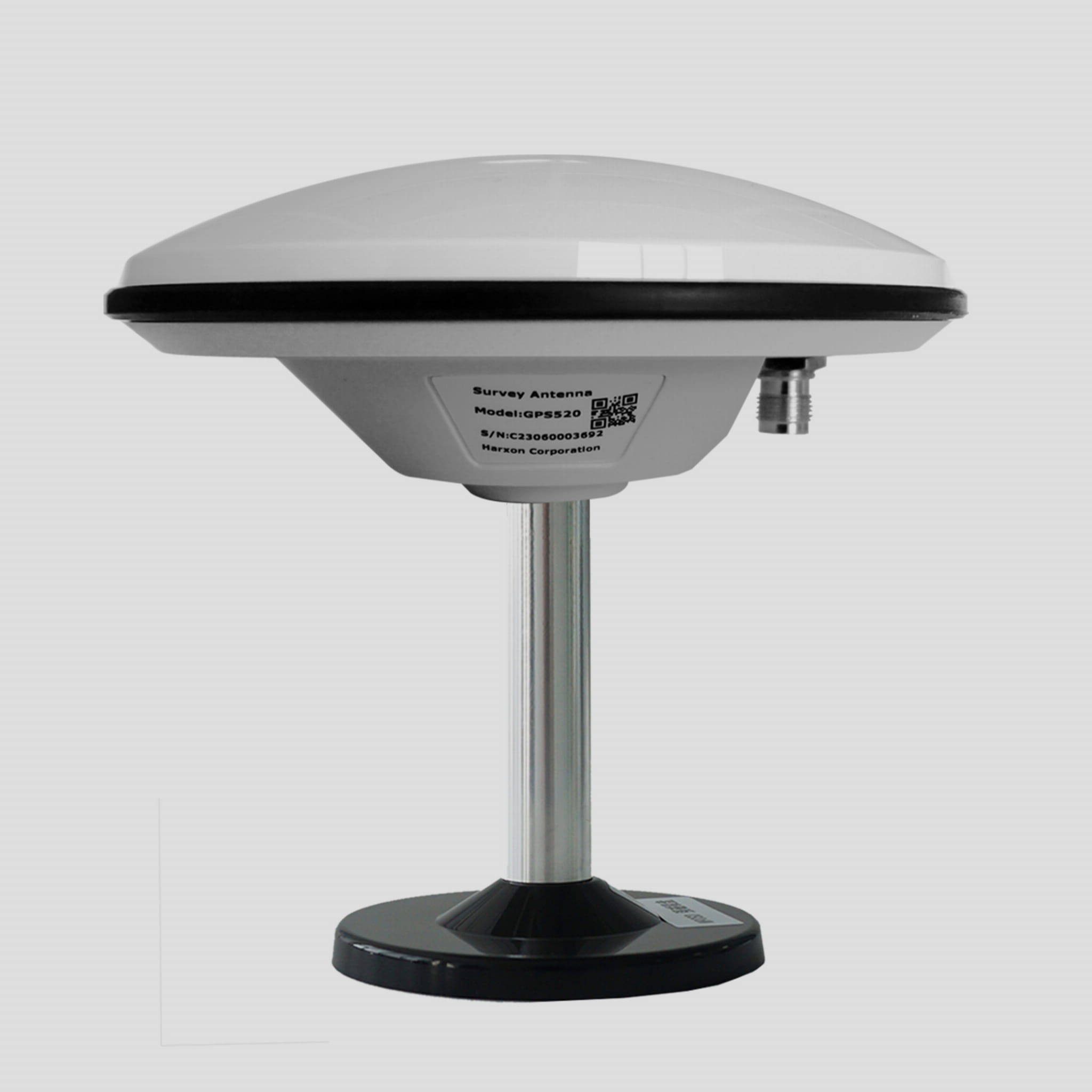

• Interfejs GNSS: 1x złącze TNC

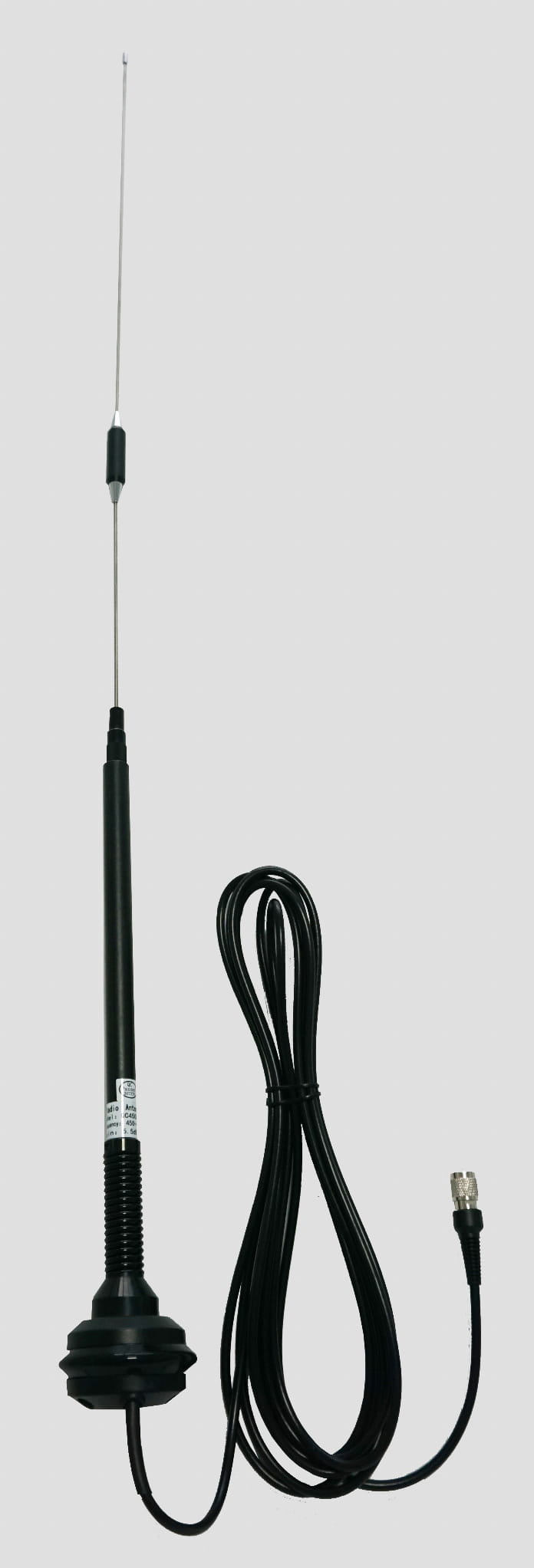

• Interfejs UHF (radiowy): 1x złącze TNC

• Interfejs danych: 1x 7-pinowe złącze lotnicze RS232

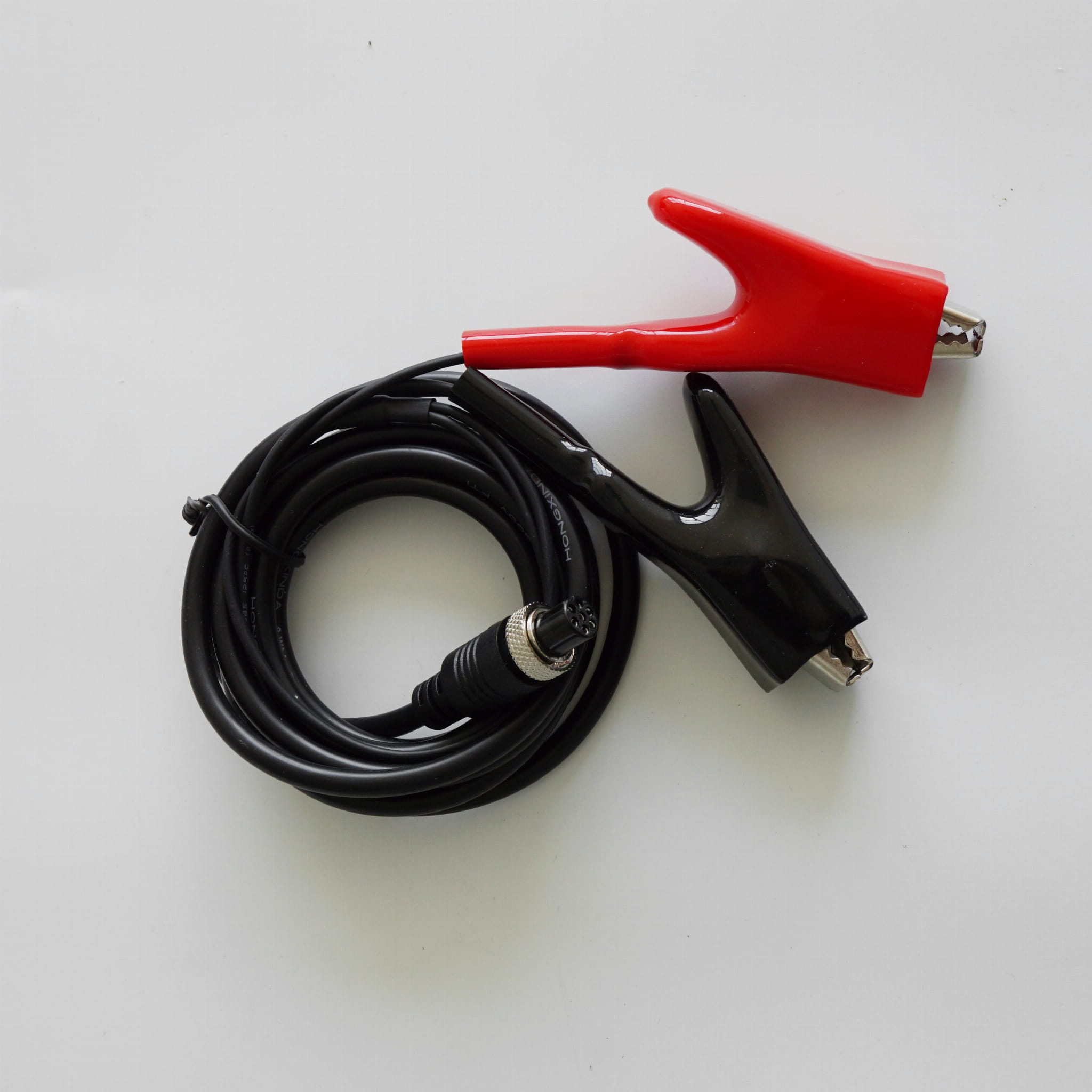

• Interfejs zasilania: 1x 7-pinowe złącze lotnicze

Właściwości fizyczne

• Temperatura pracy: od -20℃ do +60℃

• Wskaźniki LED: 1x zasilanie, 1x sygnał różnicowy, 1x satelity

• Wymiary: 188 mm × 128 mm × 49 mm

• Waga: 570 g

Transmisja danych

• Format danych: NMEA-0183

• Częstotliwość odświeżania: Opcjonalnie od 1 do 20 Hz

• Format danych różnicowych: RTCM3.X

• Prędkość transmisji (Baud rate): 9600 / 38400 / 115200

• Protokół radiowy: TRIMTALK / TRANSEOT / TRIMMARK3

Parametry elektryczne

• Napięcie zasilania: 12V DC

• Metody komunikacji: Bluetooth, radio

• Interfejs komunikacji: RS232
